概述

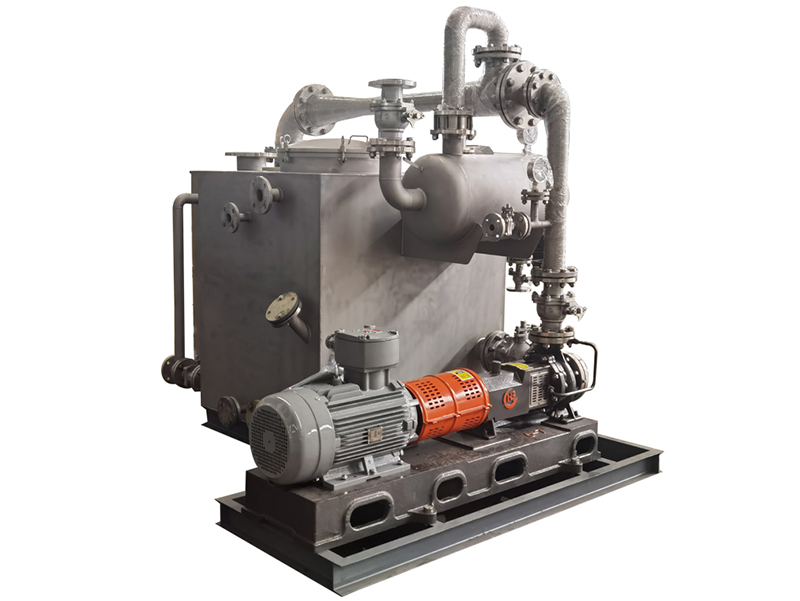

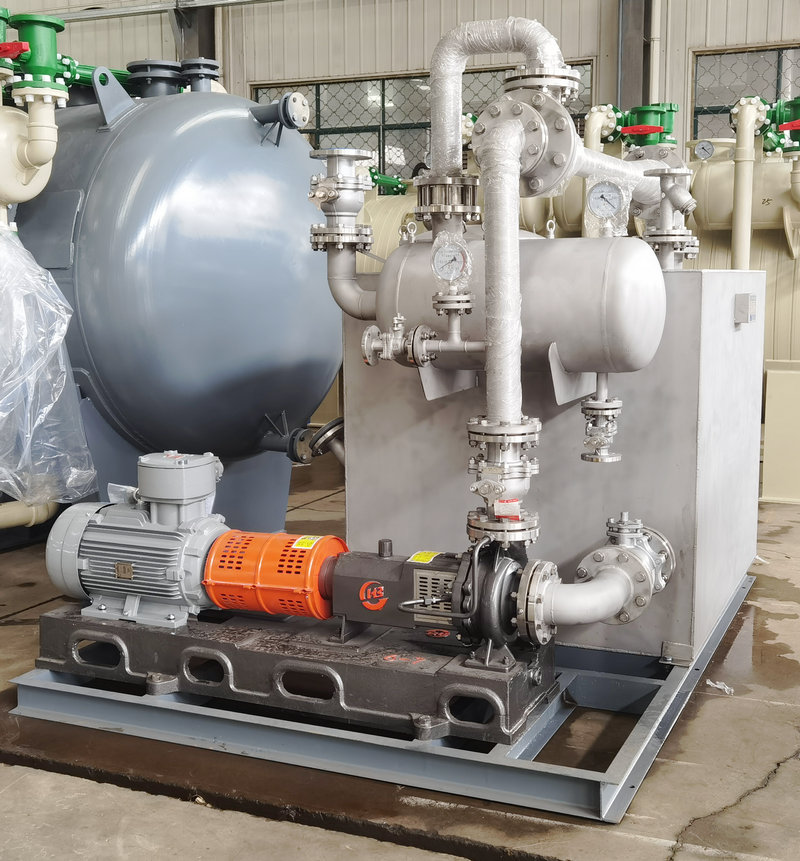

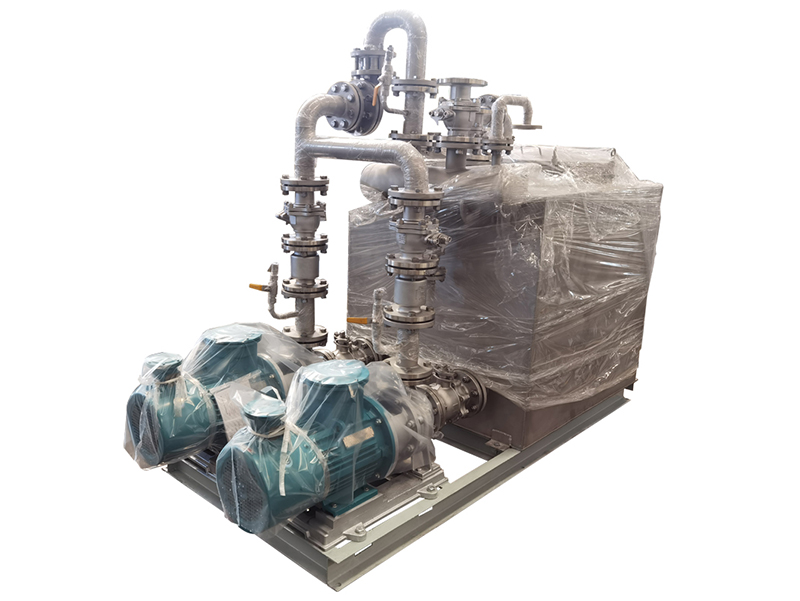

不銹鋼水噴射真空機組是一種利用水噴射原理產生真空的設備，以下是其簡介：

1、結構組成

• 不銹鋼材質部分：包括泵體、水箱、管道、閥門等關鍵部件采用不銹鋼制造，具有耐腐蝕、耐高溫、強度高、使用壽命長

等優點。

• 噴射泵：是核心部件，通過高速噴射的水流在噴嘴處形成低壓區，從而產生真空。通常采用特殊的設計和制造工藝，以確

保噴射效果和真空度的穩定性。

• 耐腐泵：用于將水從水箱中抽出并加壓輸送到噴射泵的噴嘴處，一般選用耐腐蝕性能良好的離心泵或其他類型的泵，以保

障機組的正常運行。

• 緩沖罐：主要作用是穩定真空度，減少真空度的波動，同時還可以起到氣液分離的作用，防止液體進入后續的管道和設備。

2、工作原理

• 首先，耐腐泵將水箱中的水抽出并加壓，使水具有一定的能量和壓力。

• 然后，高壓水流通過管道輸送到噴射泵的噴嘴處，由于噴嘴的特殊結構，水流在噴嘴出口處的速度迅速增加，形成高速射

流。

• 根據伯努利原理，流體在速度增加的同時，壓力會降低，因此在噴嘴出口處形成一個低壓區，即真空區。

• 當需要抽真空的系統與噴嘴連通時，系統內的氣體會被吸入噴嘴處的真空區，從而實現對物料的抽吸。

3、特點優勢

• 高真空度：能夠提供較高的真空度，滿足化工、制藥等行業中的真空蒸餾、脫氣、干燥、萃取等工藝過程對真空度的要求。

• 大抽氣量：具有較大的抽氣能力，可快速抽取大量的氣體，適用于需要處理大量氣體的場合。

• 耐腐蝕：不銹鋼材質和耐腐蝕的部件設計使其能夠抵抗各種腐蝕性介質的侵蝕，可處理腐蝕性氣體和液體，保障設備的長

期穩定運行。

• 節能環保：采用水作為工作介質，無需額外的動力源，運行成本低，且水可以循環使用，節約水資源，同時也減少了對環

境的污染。

• 結構簡單：結構相對簡單，主要由幾個關鍵部件組成，減少了故障點，易于安裝、操作和維護，降低了設備的維護成本和

停機時間。

4、應用領域

• 化工行業：用于化工產品的蒸餾、蒸發、結晶、干燥等過程中的真空操作。

• 制藥行業：在合成、提取、干燥、包裝等環節中提供真空環境。

• 實驗室研究：在科學研究領域，如材料科學、物理學、化學等實驗室中，可用于制備高純度材料、進行真空測試等。

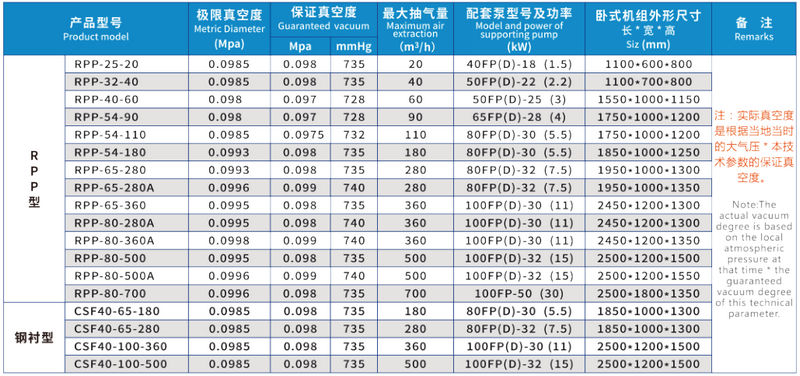

性能參數表
