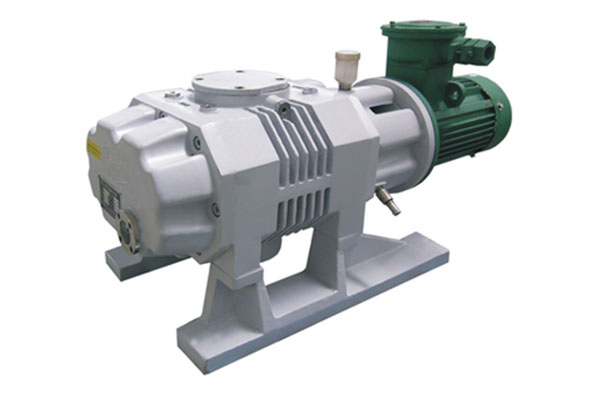

概述：新安江牌ZJC/ZJP系列羅茨真空泵，是一種容積式真空泵，它是利用一對8字形轉子在泵殼中保持一定的間隙作等速反向旋轉而產生吸氣和排氣的運作。
特點：ZJC/ZJP羅茨真空泵的最大優點是在較低入口壓力時對具有較高的抽氣速率，但它不能單獨使用，必須有一臺前級真空泵串聯，待被抽系統中的壓力被前級真空泵抽到羅茨真空泵允許入口時，羅茨真空泵才能開始工作，并且在一般情況下，羅茨真空泵不允許高壓差時工作，否則將會過載和過熱而損壞，因此使用羅茨真空泵時必須合理地選用前級泵。安裝必要的保護設備。特別需要指出，當羅茨泵經過防腐處理后，它的前級泵采用水噴射真空泵或防腐型水環式真空泵，能抽除有大量水蒸氣的腐蝕性氣體。
型號參數表：
| 型號 | 極限壓力 | 抽氣速率 (L/s) | 進/排氣口徑 (mm) |
最大允許壓差 (Pa) |
轉速 (r/min) |
功率 (kw) |
|
| Pa | Torr | ||||||
| ZJC-30 | 5×10-2 | 3.7×10-4 | 30 | 80 | 1.2×104 | 1450 | 1.1 |
| ZJC-70 | 5×10-2 | 3.7×10-4 | 70 | 100 | 1.0×104 | 1450 | 2.2 |
| ZJC-150 | 5×10-2 | 3.7×10-4 | 150 | 100 | 1.07×104 | 2900 | 3 |
| ZJC-300 | 5×10-2 | 3.7×10-4 | 300 | 150 | 7.0×103 | 2900 | 4 |
| ZJC-600 | 5×10-2 | 3.7×10-4 | 600 | 200 | 4.5×103 | 2900 | 7.5 |
| ZJC-1200 | 5×10-2 | 3.7×10-4 | 1200 | 250 | 3.5×103 | 2900 | 11 |
|
注：① 抽氣速率系指在配用推薦前級泵的條件下，羅茨真空泵入口壓強在6650Pa—2.66Pa范圍內所測得的最大抽氣速率。 ② 極限壓力系指在配用推薦前級泵條件下，不帶任何附加容器、泵口密閉不進氣，經過充分抽氣后用壓縮式真空計在泵進口處測得的穩定的空氣分壓力的最低值。 ③ 上表各性級均是在配用推薦前級泵條件下獲得的，用戶可根據不同情況選用不同的前級真空泵，但其主要性能指標會有所變化。 ④ 根據本泵的特性，可以按使用條件不同，我公司可根據用戶對真空設備性能不同的要求和使用條件，專門為用戶設計配套各種類型的本型泵的機組。 |
|||||||
| 性能數據 | 抽速范圍(m3/h) | 108-2160 |
| 極限壓力(Pa) | 5X10-2 | |
| 介質溫度 |
|
|
| 環境溫度 |
|
|
| 最高工作壓力 |
|
|
| 電機數據 | 配套電機功率(kW) | 1.1-11 |
| 電壓(V) | 380 | |
| 頻率(Hz) | 50 | |
| 轉數(r/min) | 1450-2900 | |
| 防護等級 | IP55 | |
| 絕緣等級 | Y | |
| 材料 | 泵體、泵蓋、葉輪 |
|
| 泵軸 |
|
|
| 機械密封 |
|
