概述：新安江牌汽水串聯水噴射成套真空機組（RPP水噴射真空機組）由水噴射成套機組及多臺防腐水噴射真空泵等部件組成。
特點：
1、具有真空度高、安裝方便、耐腐、無毒、排氣量大等特點。
2、水箱內置冷卻盤管，可降低循環水溫度，節省水量，提高效益。
用途：廣泛應用于化工、制藥、紡織、食品、冶金、環保、實驗室等行業中的真空吸收、過濾、濃縮、干燥、結晶、輸送、除氧真空增氧等工藝過程。
分類：RPP水噴射成套真空機組、PPH纏繞水噴射真空機組

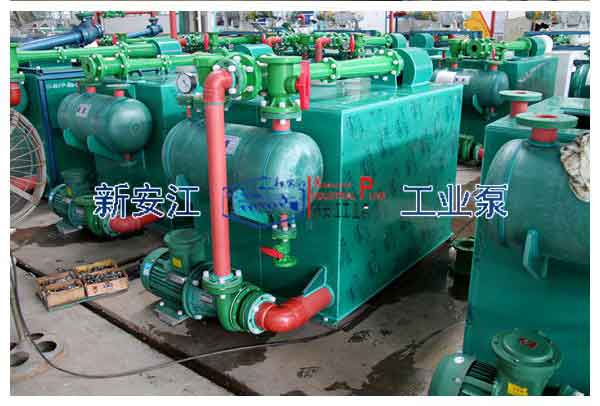

工廠實物圖：
RPP水噴射真空機組
PPH水噴射真空機組
PPH系列水噴射真空機組現有產品線：
圓形成套水噴射真空機組、改進型水噴射真空機組、環保節能型水噴射真空機組

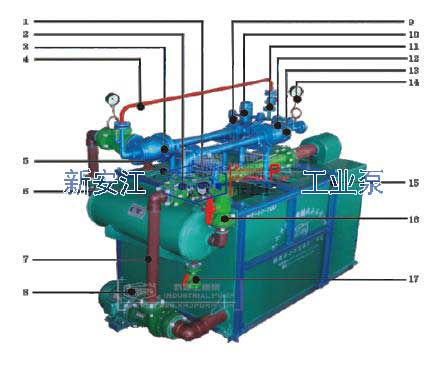

結構圖：
1、真空表vacuum gauge
2、水噴射真空泵water jet vacuum pump
3、二級蒸汽噴射泵two-stage steam jet pump
4、壓力表pressure gauge
5、補水口water inlet
6、緩沖罐 buffer tank
7、水箱 water tank
8、離心泵 centrifugal pump
9、蒸汽接口steam joint
10、蒸汽汽包 steam drum
11、球閥 ball valve
12、球閥 ball valve
13、一級蒸汽噴射泵single-stage steam jet pump
14、壓力表 pressure gauge
15、機組底座 foundation
16、系統球閥system ball valve
17、放空、排污閥 gas vent,drain valve
選型參數：
| 型號 |
絕壓 (mmHg) |
最大抽氣量 (m3/h) | 配用泵 |
蒸汽壓力 (Mpa) |
蒸汽耗量 (kg/h) |
|
| 型號 |
功率 (kw) |
|||||
| QSJW-RPP-II-280 | 1.5-10 | 根據配套的水噴射真空泵技術參數的最大抽氣量為準 | 80FP(D)-32 | 11 | 0.1≤P≤0.3 | 38 |
| QSJW-RPP-II-360 | 1.5-10 | 100FP(D)-20 | 15 | 0.1≤P≤0.3 | 38 | |
| QSJW-RPP-II-500 | 1.5-10 | 100FP(D)-32 | 15 | 0.1≤P≤0.3 | 38 | |
| QSJW-RPP-III-280 | 0.5-5 | 80FP(D)-32 | 7.5 | 0.1≤P≤0.3 | 60 | |
| QSJW-RPP-III-360 | 0.5-5 | 100FP(D)-20 | 11 | 0.1≤P≤0.3 | 60 | |
| QSJW-RPP-III-500 | 0.5-5 | 100FP(D)-32 | 15 | 0.1≤P≤0.3 | 60 | |
