液環真空泵型號說明：
常見的液環真空泵銘牌標注：2BV-5-11-0
其中2BV代表的是液環真空泵，5是類型代號，11表示葉輪名義半徑，0則是葉輪名義寬徑比代號。

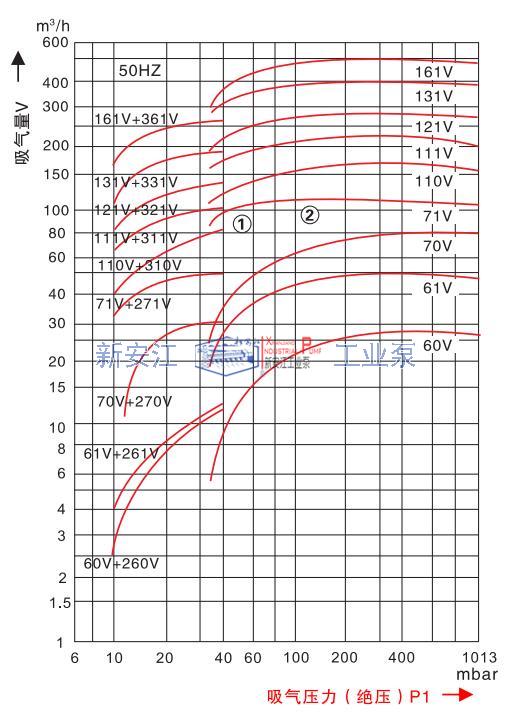

液環真空泵性能范圍圖
液環真空泵選型示例：
① 設計參數點吸氣量：V=100m3/h，吸氣壓力：P=40mbar
② 其余參數同標準狀態（見注）選擇與設計點①最近的曲線
③ 本例中為71V，根據曲線編號查出相應的產品型號（即定貨號，但又限于標準型）
注：該性能曲線是在吸入介質為20℃的飽和空氣，工作液溫度為15℃，排氣壓力為1013mbar的狀態下得到的。
性能允許差±10%。圖中左側為配用大氣噴射泵的性能曲線。
液環真空泵型號參數表：
|
曲線編號 |
產品型號 |
抽氣速率(m3/min) |
極限真空度 |
功率 |
轉速(r/min) |
耗水量 (L/min) |
噪音 [dB(A)] |
重量 (kg) |
|
|
Mpa |
mmHg |
||||||||
|
110V |
2BV-5110 |
2.75 |
0.098 |
33 |
4 |
1450 |
6.7 |
63 |
120 |
|
111V |
2BV-5111 |
3.83 |
0.098 |
33 |
5.5 |
1450 |
8.3 |
68 |
150 |
|
121V |
2BV-5121 |
4.66 |
0.098 |
33 |
7.5 |
1450 |
10 |
69 |
210 |
|
131V |
2BV-5131 |
6.66 |
0.098 |
33 |
11 |
1430 |
15 |
73 |
280 |
|
161V |
2BV-5161 |
8.33 |
0.098 |
33 |
15 |
970 |
20 |
74 |
390 |
|
110V |
2BV-6110 |
2.75 |
0.098 |
33 |
4 |
1450 |
6.7 |
63 |
148 |
|
111V |
2BV-6111 |
3.83 |
0.098 |
33 |
5.5 |
1450 |
8.3 |
68 |
196 |
|
121V |
2BV-6121 |
4.66 |
0.098 |
33 |
7.5 |
1450 |
10 |
69 |
220 |
|
131V |
2BV-6131 |
6.66 |
0.098 |
33 |
11 |
1430 |
15 |
73 |
314 |
|
161V |
2BV-6161 |
8.33 |
0.098 |
33 |
15 |
970 |
20 |
74 |
426 |
|
注：① 表內性能為氣體溫度20℃，大氣壓力為1013.25hpa（相當于760mmHg），氣體相對濕度70%，水循環供水溫度為15℃時的性能。 ② 抽氣速率容差±10%。 ③ 表內真空度數值，是指負于標準大氣壓的那部分壓力。 （1 mmHg = 1 Torr (托) = 133.3 Pa (帕), 0.1 Mpa = 750 mmHg） |
|||||||||
